La huella de un tornillo es el alojamiento de la cabeza sobre el que actúa la herramienta para transmitir el par de apriete. Su elección puede parecer secundaria frente a aspectos como la métrica, la longitud o la calidad del acero inoxidable, pero tiene una influencia directa en la velocidad de montaje, el par que puede transmitirse, el desgaste de la herramienta y la facilidad de desmontaje de la unión.
No todas las huellas responden, por tanto, a la misma necesidad. Mientras Phillips y Pozidriv son habituales en numerosos montajes, Allen y Torx ofrecen características especialmente interesantes cuando aumenta la exigencia mecánica. En otras aplicaciones, el objetivo puede ser precisamente dificultar el desmontaje, recurriendo a soluciones como Allen-Pin, Torx-Pin o sistemas unidireccionales.
Conocer sus diferencias permite seleccionar una solución más adecuada para cada aplicación.

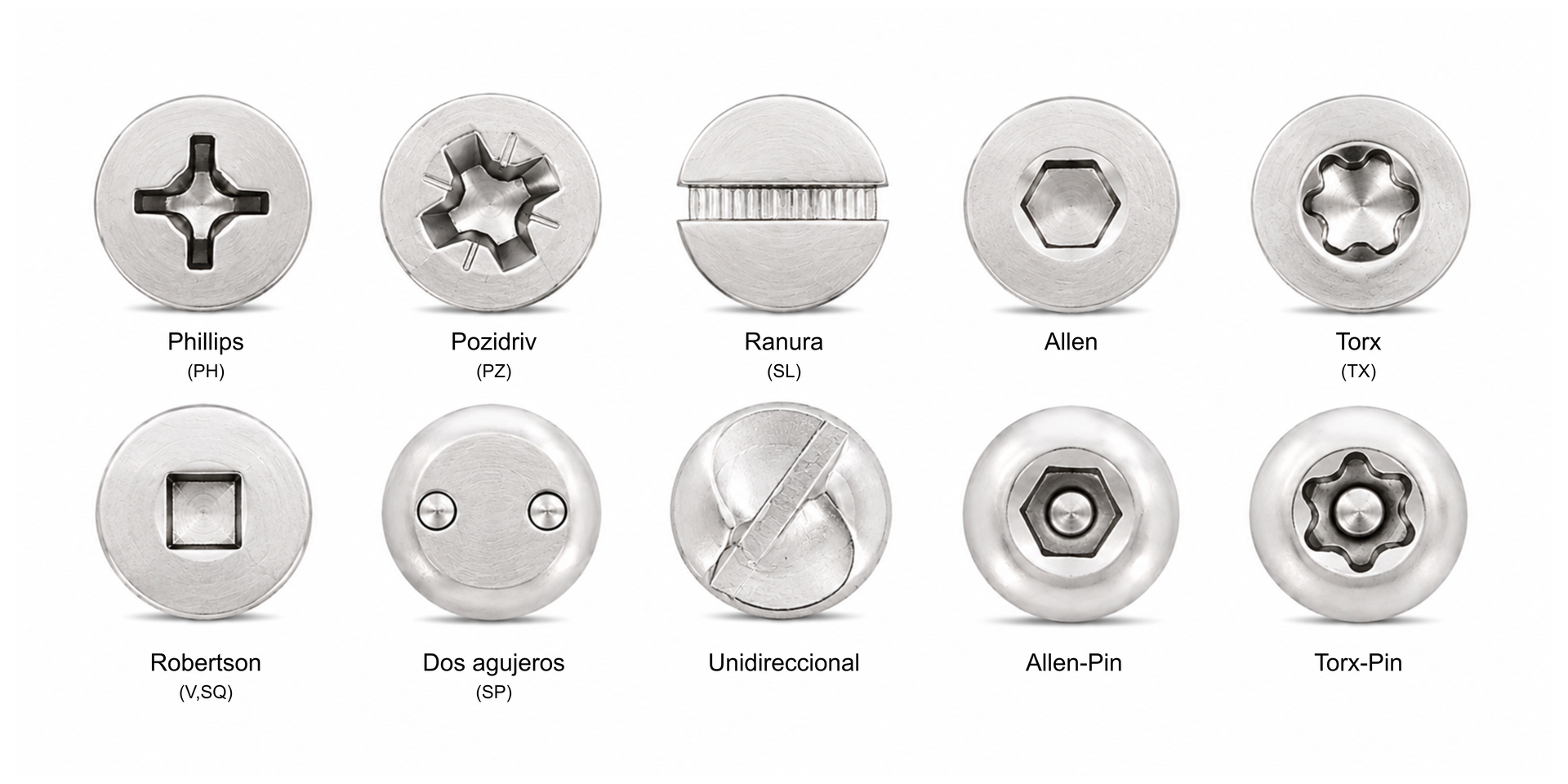

Principales tipos de huella de tornillo
Phillips (PH)
La huella Phillips (PH) es uno de los sistemas cruciformes más extendidos. Su geometría facilita el centrado de la herramienta y permite realizar operaciones de atornillado de forma rápida y sencilla.
Es habitual en tornillería para equipos, componentes, instalaciones y multitud de productos ensamblados. Su principal limitación aparece al trabajar con pares elevados, donde presenta una mayor tendencia a que la punta salga de la huella frente a soluciones como Torx.
Pozidriv (PZ)
Aunque visualmente es similar a Phillips, la huella Pozidriv (PZ) incorpora una geometría diferente diseñada para mejorar el contacto entre herramienta y tornillo.
Permite transmitir un mayor par y reduce la tendencia al deslizamiento de la punta. Es importante no confundir PH y PZ: utilizar una punta incorrecta puede provocar un contacto deficiente y acelerar el deterioro tanto de la herramienta como de la propia huella.
Ranura (SL)
La huella ranurada (SL) utiliza una única cavidad recta y constituye uno de los sistemas de accionamiento más tradicionales.
Su sencillez permite utilizar herramientas muy comunes, aunque ofrece menor estabilidad durante el atornillado y una capacidad de transmisión de par inferior a diseños más modernos.
Continúa utilizándose en determinadas aplicaciones industriales, eléctricas, de montaje y en productos donde su geometría responde a requisitos funcionales o estéticos.
Allen
La huella hexagonal interior, comúnmente conocida como Allen, ofrece una buena transmisión del par mediante seis superficies de contacto.
Su diseño permite combinar una elevada capacidad de apriete con cabezas relativamente compactas, motivo por el que tiene una presencia especialmente importante en maquinaria, equipos y ensamblajes industriales.
Es también una de las huellas más características de la tornillería métrica de alta utilización industrial.
Torx (TX)
La huella Torx (TX), o hexalobular, utiliza una geometría de seis lóbulos diseñada para conseguir una transmisión eficiente del par entre herramienta y tornillo.
Su forma reduce la tendencia de la punta a salir de la huella durante el apriete y permite trabajar de forma eficiente con pares elevados. Estas características han favorecido su expansión en sectores como automoción, maquinaria, equipos industriales y fabricación en serie.
También resulta especialmente interesante en procesos de montaje repetitivos, donde el desgaste de las herramientas y la velocidad de ensamblaje adquieren mayor importancia.
Robertson / Cuadrada (V, SQ)
La huella cuadrada o Robertson dispone de un alojamiento interior de cuatro lados que proporciona una buena retención de la herramienta y una transmisión de par eficiente.
Su implantación es especialmente elevada en Norteamérica, aunque también puede encontrarse en determinadas aplicaciones industriales y de construcción en Europa.
Una de sus ventajas es la estabilidad del tornillo sobre la punta, facilitando determinados procesos de montaje.
Huellas de seguridad
Además de las huellas convencionales, existe una familia de sistemas cuyo diseño busca dificultar el desmontaje mediante herramientas habituales.
Estas soluciones son especialmente interesantes en equipamiento accesible al público, mobiliario urbano, instalaciones, maquinaria, electrónica o cualquier aplicación donde se quiera reducir el riesgo de manipulación no autorizada.
Dos agujeros (SP)
La huella de dos agujeros, también conocida como Spanner, utiliza dos puntos de accionamiento separados.
Para manipularla correctamente se necesita una herramienta específica, dificultando considerablemente su desmontaje mediante destornilladores convencionales.
Es una solución sencilla y reconocible utilizada en aplicaciones antimanipulación.
Unidireccional
Los tornillos unidireccionales están diseñados para permitir su instalación mediante una herramienta convencional, pero dificultar considerablemente el movimiento en sentido contrario.
La propia geometría de la cabeza provoca que la herramienta pierda contacto cuando se intenta realizar el desmontaje.
Resultan especialmente apropiados para instalaciones permanentes o elementos en los que se busca evitar una retirada sencilla del tornillo.
Allen-Pin
La huella Allen-Pin parte de una geometría hexagonal interior convencional e incorpora un pin central.
Esta pequeña modificación impide introducir una llave Allen estándar y obliga a utilizar una herramienta de seguridad compatible.
De esta forma se conservan buena parte de las ventajas de una huella hexagonal mientras se añade protección frente a manipulaciones mediante herramientas comunes.
Torx-Pin
La huella Torx-Pin aplica el mismo principio a una geometría hexalobular: un pin situado en el centro impide utilizar una punta Torx convencional.
Combina así la buena transmisión de par característica de Torx con una mayor resistencia frente al desmontaje no autorizado.
Es una de las soluciones de seguridad más utilizadas cuando la fijación debe poder desmontarse para mantenimiento, pero se quiere limitar quién puede hacerlo.
¿Qué huella es mejor?
No existe una huella universalmente superior. La elección correcta depende de la aplicación y del proceso de montaje.
Cuando prima la disponibilidad y sencillez de herramientas, PH, PZ o ranura pueden resultar suficientes. Para montajes industriales donde se necesita transmitir mayor par o realizar grandes cantidades de ciclos de atornillado, Allen y Torx suelen ofrecer ventajas importantes.
Cuando el objetivo es evitar manipulaciones, la decisión cambia: soluciones como dos agujeros, Allen-Pin o Torx-Pin permiten realizar posteriormente operaciones de mantenimiento con la herramienta correspondiente, mientras que una huella unidireccional está más orientada a instalaciones donde el desmontaje no está previsto de forma habitual.
También deben considerarse otros factores como el espacio disponible, el tipo de cabeza, el par de apriete, la automatización del montaje, la frecuencia de mantenimiento y las condiciones de servicio de la unión.
La huella es solo una parte de la fijación
Una misma huella puede estar presente en tornillos destinados a aplicaciones completamente diferentes. Por ello, su elección debe realizarse conjuntamente con la norma DIN/ISO, geometría de cabeza, diámetro, longitud y calidad del acero inoxidable.
